Лебедка тяговая электрическая ТЛ-9А

Артикул 3448

Есть в наличии

37107.00 грн.

Производитель БУДМАШ

Описание

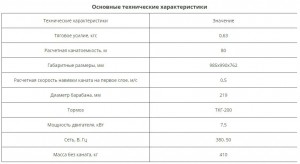

Характеристики

Отзывы

Лебедка ТЛ-9А – это электрическая тяговая лебедка с максимальным тяговым усилием 1250 кгс (1,25 тонны). Применяется для перемещения или удержания груза при выполнении монтажных, демонтажных, ремонтных или строительных работ. Может использоваться как самостоятельная тяговая установка и для комплектации сложных подъемных, тяговых машин и механизмов.

Лебедка ТЛ-9А предназначена для эксплуатации в легком режиме работы с продолжительностью включения ПВ=25, рабочее положение – горизонтальное на заранее подготовленной площадке. В Украине изготавливается согласно ТУ 24 09 805-04, напряжение питания 380 В.

Лебедка типа ТЛ-9А-1 с редуктором Ц2УЛебедка ТЛ 9А рассчитана на эксплуатацию в таких условиях:

Температура окружающей среды – от – 40°С до + 40°С;
Напряжение питания – 380/660 В;
Частота тока – 50 Гц;
Концентрация пыли – до 10 мг/м3;
Рабочее положение – крепление на горизонтальной плоскости;
Влажность – не более 85%;
Режим работы – легкий.

Устройство

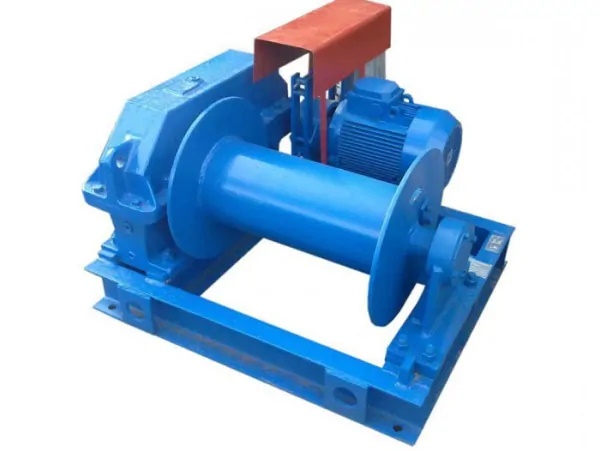

Тяговая электрическая лебедка ТЛ-9А состоит из сварной рамы, на которой установлен редуктор с канатным барабаном, пусковой аппаратуры, электродвигателя и тормозной системы. В тормозную систему входит колодочный тормоз ТКГ с электрогидравлическим толкателем и тормозной шкив выполняющий роль муфты соединения двигателя и механического редуктора. Барабан представляет собой стальной или чугунный двухребордный цилиндр для многослойного наматывания троса. Крепится на тихоходный вал редуктора с одной стороны и на подшипниковую опросу с другой. Крепление каната к барабану прижимными планками.

На изображеннии выше изображены габаритные размеры и основные элементы конструкции лебедки ТЛ-9А:

Пост кнопочный (пульт управления)
Сварная рама;
Барабан для намотки каната (троса);
Муфта втулочно-пальцевая с тормозным шкивом.
Предохранительный кожух;
Двухступенчатый цилиндрический редуктор Ц2У-200-31,5;
Электрогидравлический колодочный тормоз ТКГ-200;
Трехфазный электродвигатель 7,5 кВт 100 об/мин;
Канат (комплектуется за отдельную плату).
